کارخانه ماشین آلات سیم پیچ

ساختار ماشین ویندر

ساختار a دستگاه بادگیر ممکن است بسته به کاربرد و طراحی خاص آن متفاوت باشد. با این حال، در اینجا برخی از اجزاء و ساختارهای رایج یک ماشین بادگیر آورده شده است:

قاب: قاب ساختار اصلی دستگاه است و پشتیبانی از سایر اجزا را فراهم می کند.

بخش باز کردن: بخش باز کردن، رول موادی را که روی دستگاه سیم پیچ پیچیده می شود، نگه می دارد. بخش باز کردن ممکن است شامل یک سیستم موتوری برای کنترل کشش و سرعت مواد باشد.

بخش سیم پیچ: بخش سیم پیچ شامل یک یا چند درام یا شفت سیم پیچی است که هسته را نگه می دارد که مواد روی آن پیچیده می شود. بخش سیم پیچ همچنین ممکن است شامل یک سیستم موتوری برای کنترل کشش و سرعت سیم پیچ باشد.

سیستم کنترل کشش: سیستم کنترل کشش زمانی که مواد بر روی هسته پیچیده می شوند، کشش ثابتی را بر روی مواد حفظ می کند. سیستم کنترل تنش ممکن است شامل سنسورهایی برای نظارت بر تنش و سیستم های کنترل برای تنظیم تنش در صورت نیاز باشد.

سیستم کنترل: سیستم کنترل شامل یک کنترل کننده منطقی قابل برنامه ریزی (PLC) و رابط انسان و ماشین (HMI) است که به اپراتور امکان کنترل و نظارت بر عملکرد ماشین را می دهد. سیستم کنترل ممکن است شامل ویژگی هایی مانند کنترل سرعت، کنترل تنش و ردیابی مواد باشد.

ویژگی‌های ایمنی: ماشین‌های بادگیر ممکن است دارای ویژگی‌های ایمنی مختلفی باشند، مانند دکمه‌های توقف اضطراری، محافظ‌های ایمنی و قفل‌های اینترلاک برای جلوگیری از صدمات اپراتور.

سیستم جابجایی رول: سیستم جابجایی رول به اپراتور اجازه می دهد تا رول های تمام شده مواد را از دستگاه سیم پیچ جدا کرده و هسته های جدید را روی قسمت سیم پیچی بارگذاری کند.

به طور کلی، ساختار یک ماشین سیم پیچ به گونه ای طراحی شده است که روشی قابل اعتماد و کارآمد برای سیم پیچی مواد روی هسته ها ارائه دهد. اجزای دستگاه با هم کار می کنند تا اطمینان حاصل شود که مواد با کشش و سرعت ثابت روی هسته پیچیده می شوند و در نتیجه محصولات نهایی با کیفیت بالا تولید می شود.

طبقه بندی ماشین ویندر

ماشین های سیم پیچ در صنایع مختلف برای سیم پیچی انواع مواد مورد استفاده قرار می گیرند و بسته به کاربرد در انواع و پیکربندی های مختلفی وجود دارند. در اینجا چند نوع متداول ماشین های بادگیر آورده شده است:

سیم پیچ مرکزی: سیم پیچ مرکزی برای مواد سیم پیچی که نازک و انعطاف پذیر هستند استفاده می شود. آنها دارای یک محور سیم پیچ در مرکز دستگاه هستند و مواد روی هسته ای که روی شفت نصب شده است پیچیده می شود.

سیم پیچ سطحی: سیم پیچ سطحی برای مواد سیم پیچی که ضخیم تر و سفت تر هستند استفاده می شود. آنها دارای دو درام یا شفت سیم پیچی هستند که در طرف مقابل دستگاه قرار دارند. این ماده روی هسته ای که بین دو شفت نصب شده است پیچیده می شود.

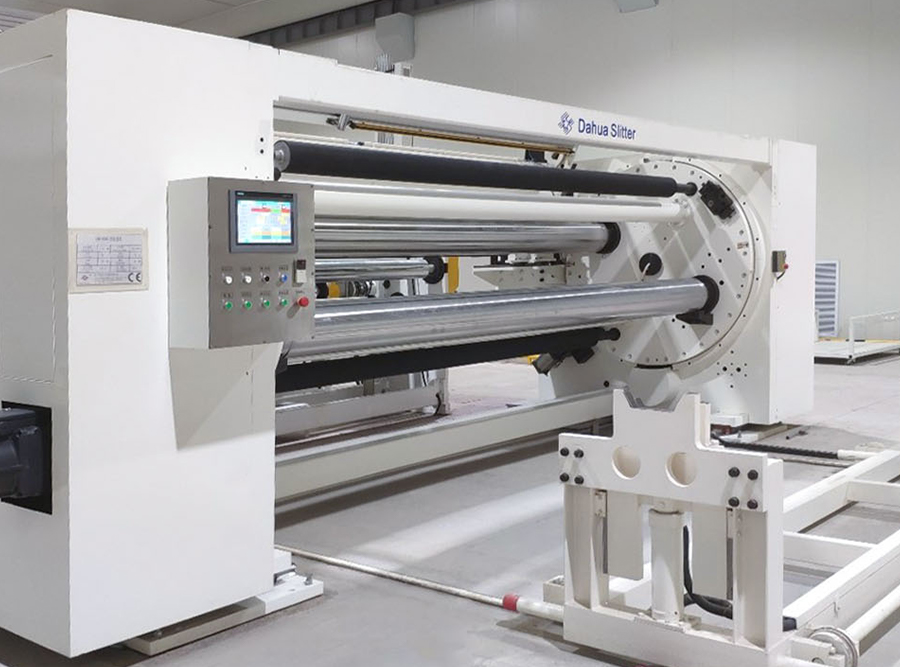

سیم پیچ برجک: سیم پیچ برجکی برای کاربردهای سیم پیچی با سرعت بالا استفاده می شود و می توان آنها را برای سیم پیچی مرکزی یا سطحی طراحی کرد. بادگیرهای برجک دارای شفت های سیم پیچ متعددی هستند که بر روی یک برجک دوار نصب می شوند. با تکمیل یک رول، برجک به شفت بعدی می چرخد ​​و روند سیم پیچی ادامه می یابد.

ریویندرها: ریویندرها برای سیم پیچی مواد نهایی از دستگاه برش اولیه یا ثانویه یا روکش استفاده می شوند. آنها را می توان برای سیم پیچی مرکزی یا سطحی طراحی کرد و ممکن است شامل ویژگی هایی مانند کنترل کشش، هدایت وب و کنترل خودکار رول باشد.

سیم پیچ ترکیبی: سیم پیچ های ترکیبی را می توان هم برای سیم پیچی مرکزی و هم برای سیم پیچی سطحی طراحی کرد و به آنها اجازه می دهد تا انواع مختلفی از مواد را مدیریت کنند. آنها همچنین ممکن است شامل ویژگی هایی مانند تغییر خودکار رول و کنترل کشش باشند.

به طور کلی، طبقه بندی ماشین های سیم پیچ به ویژگی ها، کاربردها و طراحی خاص آنها بستگی دارد. نوع ماشین سیم پیچ انتخابی به ماده ای که در حال پیچش است، سرعت فرآیند سیم پیچی و محصول نهایی مورد نظر بستگی دارد.
